Instron taċ-Ċellola tal-borża

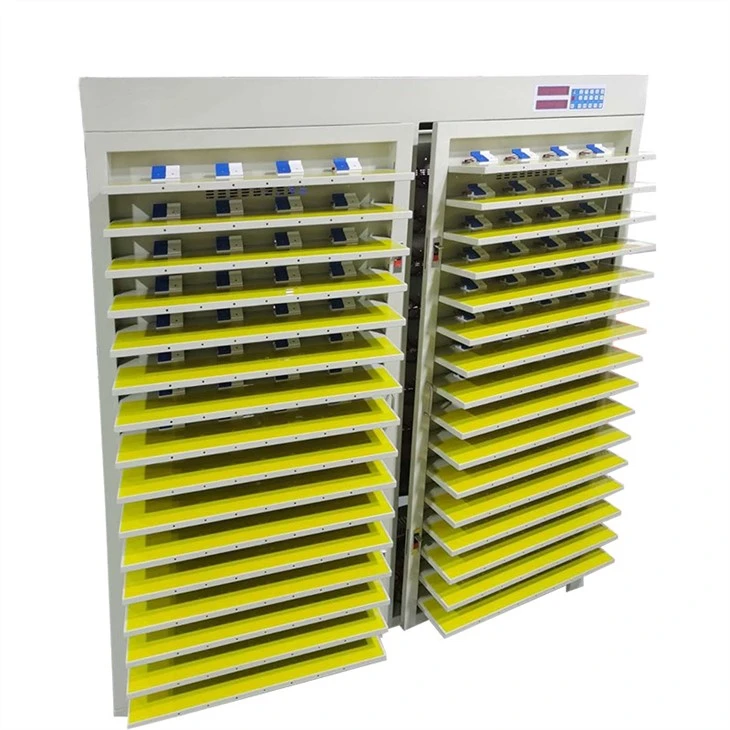

256 kanal 5V 1A 2A 3A 5A 6A tester taċ-ċelluli tal-borża tal-batterija tal-polimeru tal-litju

Pouch Cell Tester jintuża biex jittestja l-formazzjoni, il-kapaċità u l-parametri tal-prestazzjoni tal-batteriji tal-litju. Hija sistema ta 'test integrata ta' batterija master-slave magħmula minn kompjuters u tagħmir mikrokompjuters b'ċippa waħda. Għandha struttura avvanzata, prestazzjoni affidabbli, tħaddim konvenjenti, effiċjenza għolja, u prestazzjoni ta 'spejjeż estremament Għoli hija tagħmir ta' produzzjoni u ttestjar indispensabbli għall-manifatturi tal-batteriji tal-litju, manifatturi ta 'sub-kapaċità u unitajiet ta' riċerka xjentifika.

Struttura:

1, CPU board 1, il-kontroll tat-trasmissjoni unifikat tal-kabinett kollu.

2. Hemm 32 pjanċa tal-kurrent kostanti bi tmien kanali, li huma rranġati b'mod ugwali f'4 bibien.

3. Hemm 16-il provvista ta 'enerġija tal-iswiċċjar tal-iċċarġjar b'żewġ settijiet ta' output, kull wieħed għal 2 bordijiet ta 'kurrent kostanti.

4.2 bordijiet tat-tastiera, tħaddim fuq żewġ naħat ta 'quddiem u ta' wara.

5. Total ta '64 trejs, il-fond tat-trejs huwa ta' 180mm, iżolat b'bords epossidiċi, kull trej għandu 4 kanali, li jappoġġjaw biċċiet tal-arbli tal-batterija.

Il-wisa 'hija inqas minn 65mm; Kull kanal jista 'jiġi konness ma' 1 drag 6 jew 1 drag 8 klamps paralleli.

Karatteristiċi

1. Kull tagħmir jista 'jagħmel ħlas ta' vultaġġ kostanti ta 'kurrent kostanti u skariku ta' kurrent kostanti għal 512 biċċa ta 'ċellula li hija fil-medda tal-vultaġġ.

2. Provvista ta 'enerġija ta' vultaġġ kostanti ta 'kurrent kostanti, bidla ta' kurrent kostanti għal vultaġġ kostanti mingħajr impatt, speċjalment adattat għal rekwiżiti ta 'ċċarġjar tal-batterija tal-jone tal-litju.

3. L-apparat jadotta kompjuter AVR b'ċippa waħda bħala ċ-ċentru tal-kontroll, u jintuża ċ-ċirkwit periferali tat-teħid tal-kampjuni. Jista 'jiġi kkontrollat ​​mill-kompjuter ta' fuq. Meta tkun imqabbda mal-kompjuter, il-kurva sħiħa ta 'skarika ta' ċarġ tal-kanali kollha tista 'tiġi ssejvjata, jew tista' tiġi sseparata mill-kompjuter ta 'fuq u mħaddma mill-pannell tal-kontroll, il-kurrent kostanti u l-iċċarġjar tal-vultaġġ, it-test tal-kwittanza tal-kurrent kostanti, l-għażla tal-ħin u oħrajn xogħlijiet jistgħu jitlestew.

4. Kull batterija għandha kurrent kostanti indipendenti tagħha stess u sors ta 'vultaġġ kostanti, u l-linja li tifforma lilha nnifisha ma taffettwax lil xulxin.

5. LED huwa installat fuq kull clamp tal-batterija bħala wiri ta 'status operattiv, u meta jitlesta l-iskarigu, jista' jintuża biex jindika l-għażla tal-kapaċità tal-batterija.

6. Sejbien f'ħin reali kull vultaġġ tal-batterija. meta tiċċarġja, l-ewwel iċċarġjar tal-kurrent kostanti, meta l-vultaġġ tal-batterija jilħaq il-valur stabbilit, se jittrasferixxi bla xkiel għal iċċarġjar ta 'vultaġġ kostanti. meta l-ħin stabbilit jew il-kundizzjoni tat-terminazzjoni tal-kurrent tkun sodisfatta, l-iċċarġjar jintemm. Meta l-kurrent kostanti jiġi skarikat, meta l-vultaġġ tal-batterija huwa aktar baxx mill-valur stabbilit, il-ħruġ jispiċċa u l-indikatur tal-batterija korrispondenti jixgħel.

7. B'funzjoni ta 'protezzjoni ta' power-down, il-fluss tax-xogħol oriġinali jista 'jkompli jaħdem wara l-qawwa lura.
